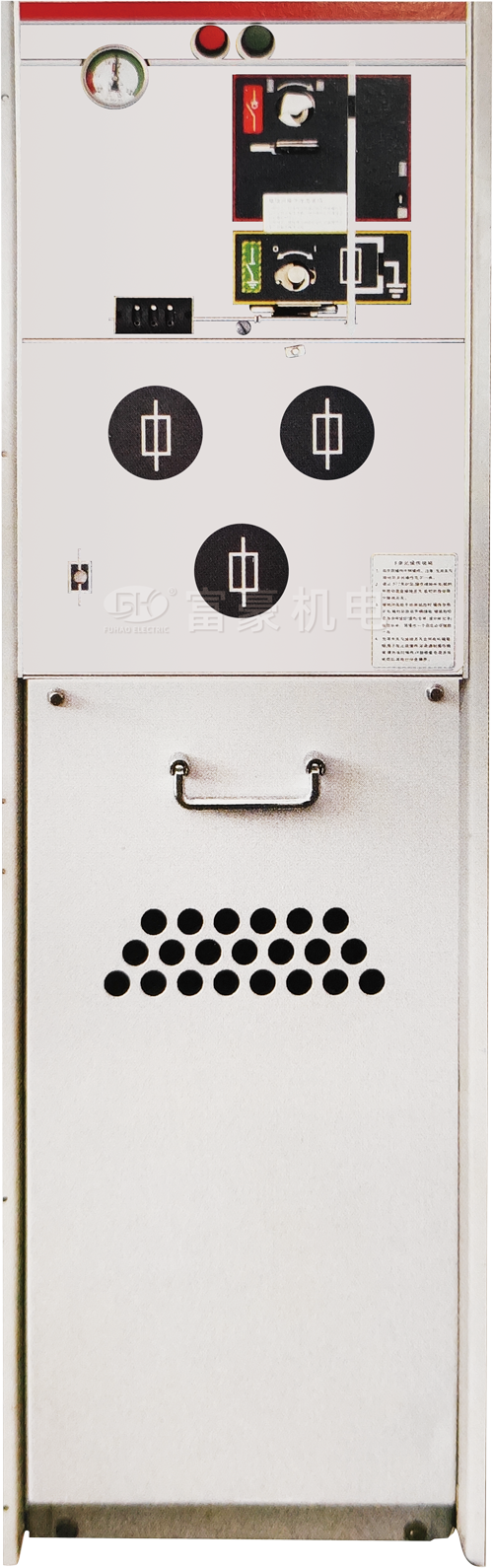

_II  负荷开关熔断器组合模块F

标准配置与特性

· 630A母线
· 三工位负荷/接地开关，熔断器首端与熔断器末端接地开关为机械联动
· 三工位单弹簧操作机构，有两个独立的负荷开关和接地开关操作轴
· 负荷开关和接地开关位置指示
· 熔断器筒呈三角形布置
· 熔断器跳闸指示器
· 位于前部水平布置的出线套管
· 630A硅橡胶可分离式电缆终端
· 指示套管带电的容性电压指示器
· 对于所有的开关功能，都在面板上有方便的加装挂锁装置
· SF6气体压力表（每个SF6气箱仅有一处）
· 接地母排
· 用于变压器保护的熔断器
· 接地开关与电缆室前面的联锁

可选配置与特性
· 预留母线扩展
· 外部母线
· 负荷开关操作用电动机 24V/48V DC,110V/220V DC/AC
· AC/DC短路及接地故障指示器
· 并联跳闸线圈24/48V DC,110V/220V DC/AC
· 并联合闸线圈24/48V DC,110V/220V DC/AC
· 测量环形电流互感器及电流表
· 计量环形电流互感器及电度表
· 进线带电接地闭锁（当套管带电时闭锁接地开关，装置电源可选110V/220V AC/DC）
· 辅助触点：
         负荷开关位置2NO+2NC
         接地开关位置2NO+2NC
· 二次装置可装设于开关柜顶部的二次线小室或开关柜顶部的低压室
