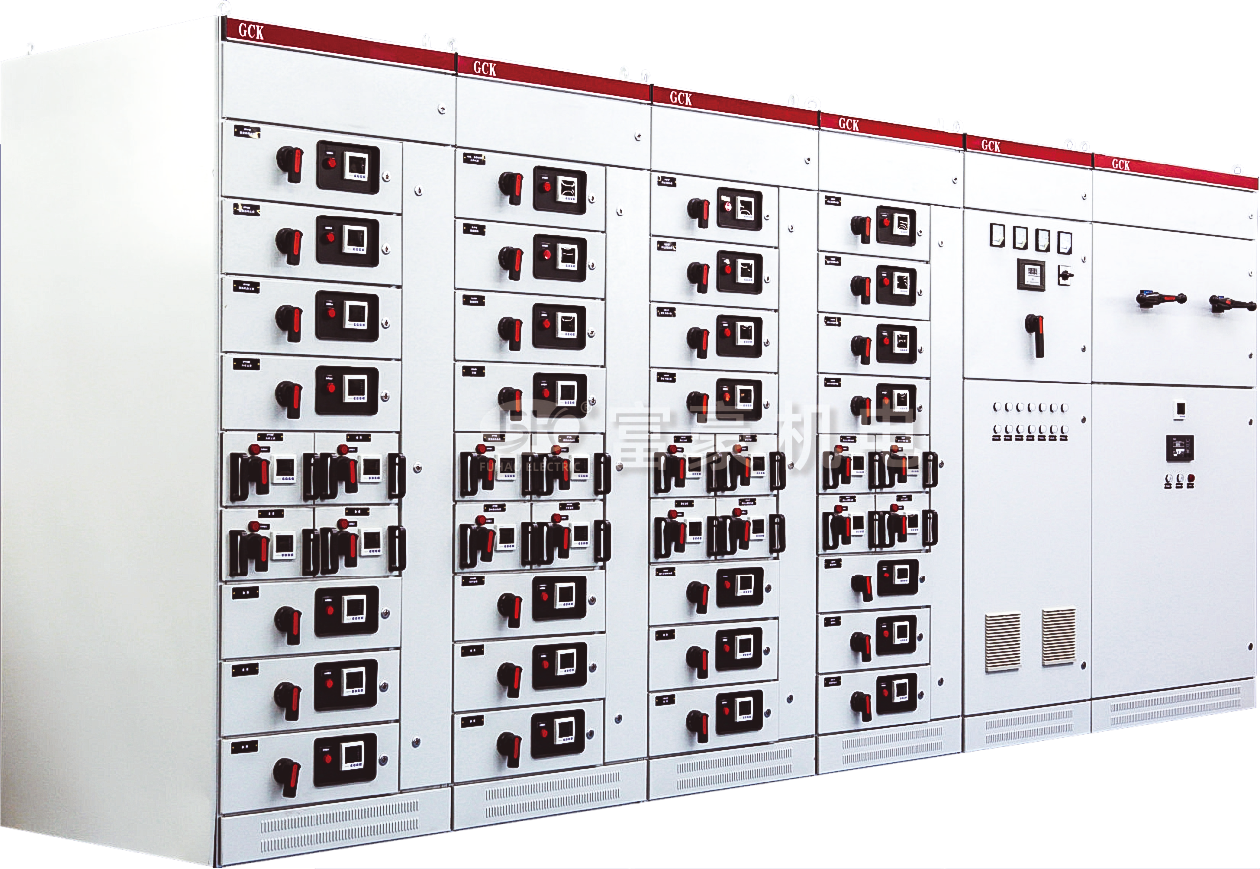

_II  GCK(L)型 低压抽出式开关柜

GCK(L）型低压抽出式开关柜适用于发电厂、变电站、工矿企业等电力用户用为交流50HZ，最大工作电压至660V，最大工作电流至4000A的配电系统中，作为动力配电、电动机控制等配电设备的电能转换分配与控制稳定性的作用。

本产品具有分断能力高，稳定性好，结构先进合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

· 外形尺寸

高度mm | 2200

宽度mm | 600、800、1000

深度mm | 800、1000

· 型号说明

产品特点

1.GCK开关柜的基本骨架为组合结构，全部构件均采用螺钉紧固连接组成。门、端板隔板、支架以及抽屉母线等结构和电气元件组装完整的开关柜。

2.基本骨架采用FA28型材或KB型材(即C型材)组装而成，柜架的全部结构件通过自攻螺钉连接，按需要加装门、面板、隔板、支架及抽屉部件，组合成整的开关柜。

3.柜体及部件安装孔按模数E=25mm变化、安装灵活、方便、实用、经济。

4.抽届单元有1/2单元、200mm、300mm、400mm、500mm、600mm等系列高度，根据各回路电流等级不同所选占有抽屉单元高度，抽屉有效安装总高度1800mm。

5.GCK开关柜的抽出功能单元简称抽屉，采用了加工独特的推出（拉出）省力机构、结构轻、使用方便。抽屈具有良好的互换性，并具有工作位置、试验位置及公离位置的机械锁定状态，操作手柄可外加挂锁锁定。

● 为保证有可靠的接地连续性，骨架和内部金属结构件均镀锌处理。

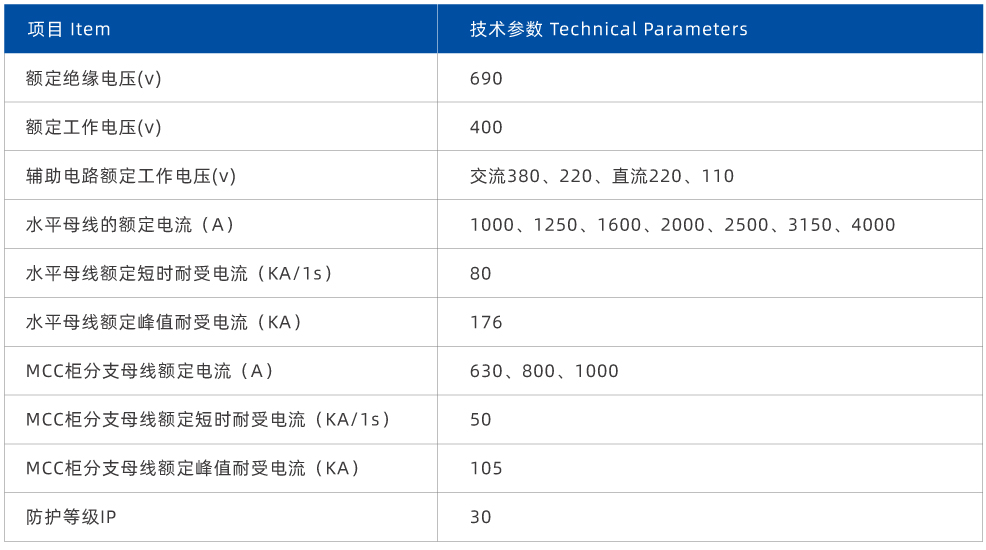

· GCK主要技术参数
