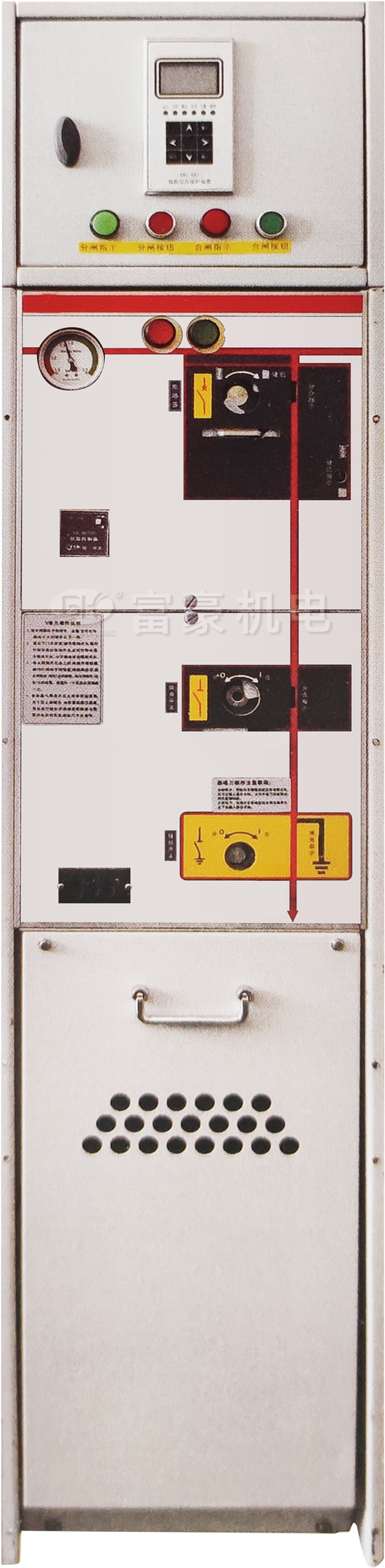

_II  真空断路器模块V

标准配置与特性

· 630A的母线
· 630A的变压器/线路保护用真空开关
· 真空开关用两工位双弹簧操作机构
· 真空开关下部三工位隔离/接地开关
· 三工位隔离/接地开关单弹簧操作机构
· 真空开关和三工位开关机构连锁
· 真空开关和三工位开关位置指示
· 综合保护继电器装置
· 跳闸线圈（用于继电器动作）
· 位于前部水平布置的出线套管
· 630A硅橡胶可分离式电缆终端
· 指示套管带电的容性带电指示器
· 对于所有的开关功能，都在面板上有方便的加装挂锁装置
· SF6气体压力表（每个SF6气箱仅一处）
· 接地母排
· 接地开关与电缆室前面板的联锁

可选配置与特性
· 预留母线扩展
· 外部母线
· 真空开关操作用电动机24/48V DC,110V/220V DC/AC
· 并联跳闸线圈 24/48V DC,110V/220V DC/AC
· 并联合闸线圈 24/48V DC,110V/220V DC/AC
· 测量环形电流互感器及电流表
· 计量环形电流互感器及电度表
· 钥匙互锁
· 进线带电接地闭锁（当套管带电时闭锁接地开关，装置电源可选110V/220V AC/DC）
· 辅助触点：
        真空开关位置2NO+2NC
        真空开关位置2NO+2NC
· 二次装置可装设于开关柜顶部的二次线小室或开关柜顶部的低压室
· 其它综合继电保护装置
如：UP100系列，SPAJ140，ST200系列，ASL511
